Кирпич - брак, высолы и другие отклонения от нормы
Кирпич – один из древнейших строительных материалов. Обожженные глиняные бруски на вид почти не отличаются друг от друга. Специалисты утверждают, что одними кирпичами не стоит облицовывать здание, а другие не годятся для возведения стен. Как выбрать то, что надо?
Для строительных работ чаще применяется керамический «красный» кирпич, изготовленный из обожженной глины при температуре 1000 С. Этот тип кирпича имеет хорошие тепло-, звукоизоляционные свойства, прочен и не пропускает влаги.
Эксплуатационные характеристики керамического кирпича описаны в ГОСТ 7484-78:
- вес кирпича до 4.3 кг;
- морозостойкость, обозначаемая литерой F c указанием максимального числа циклов заморозки/оттаивания (для средней полосы России этот показатель должен находиться в пределе F35-F50);
- прочность кирпича, обозначаемая литерой М с числом, означающим максимальную нагрузку в кг/см^2. Самыми ходовыми являются марки М100, М125, М150.
Существует три модификации размера керамического кирпича:
- одинарный с размером 250х120х65 мм;
- полуторный с размером 250х120х88 мм;
- двойной с размером 250-120-138 мм.
Керамический кирпич может быть цельным (используется для увеличения прочности здания), пустотелым (имеет улучшенную теплоизоляции) и поризованным (имеет хорошую шумоизоляцию).
Любое не соответствие ГОСТ и геометрическим размерам считается браком. Причина брака может быть, как в применение некачественного сырья, так и в нарушении технологии производства.

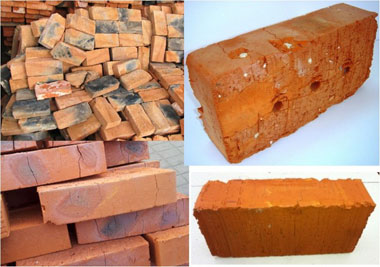

По ГОСТу браком являются пережог и недожог (т.е. кирпич, получивший в процессе изготовления недостаточную, либо чрезмерную термообработку), а вот наличие известковых включений ГОСТ допускает. Как узнать, правильно ли обожжён красный кирпич? Если сердцевина кирпича – более насыщенного цвета, чем «тело», и при ударе он звенит, то это – кирпич хорошего качества. Недожжённый кирпич имеет характерный горчичный цвет, коричневатый или бледно-розовый цвет и при ударе издаёт глухой звук. У кирпича с таким видом брака низкая морозостойкость, он непрочен, разрушается под воздействием влаги, пачкает руки.
Пережог - результат воздействия очень высоких температур. Признаки: темно-бурый цвет, почернение, оплавление, потеря четких контуров изделия («распирает» изнутри). Кирпич очень твердый, имеет стекловидную поверхность с глубокими трещинами, почти не впитывает влагу, имеет низкое сцепление с раствором, морозостоек. Если черной оказывается только сердцевина, а сам кирпич не нарушает своей формы, то такое изделие, напротив, становится очень прочным и может использоваться для кладки фундамента, полов и подвалов. Иногда от пережога поверхность кирпича «вскипает».
Не стоит покупать недожженный кирпич, иначе в доме зимой всегда будет холодно, а фасад очень быстро размоет дождем. Пережженный брать можно, если его форма не нарушена.
Браком считаются и известковые включения. Глинистое сырье содержит известняк, который измельчается при подготовке. Если при этом остаются зерна размером 0.5 мм, то впоследствии они набирают воду, раздуваются и откалывают кусочки кирпича. Браком считается глубина откола более 6 мм.
Известковые вкрапления в определённом количестве допустимы для рядового кирпича, а для лицевого это плохо. Они будут «отщёлкиваться», разрушать кирпич. Такой фасад и далее будет разрушаться, испытывая на себе воздействие влаги.
Высолы - самый распространенный и коварный брак. Высолы проявляются уже на кирпичных стенах в виде белых пятен и разводов (после того, как кирпич уложен). Это следы солей кальция, магния и др., изначально содержавшихся в составе глины. Высолы образуются в результате миграции солей из кладочного раствора, кирпича, грунтовых вод и даже воздуха.
Для профилактики появления высолов специалисты рекомендуют обращать внимание на условия хранения материала. На строительной площадке рекомендуется закрывать кирпич водонепроницаемыми материалами. Хранение кирпича под открытым небом приводит к его увлажнению и образованию высолов на кирпичной кладке. Если работы уже начались — контролируйте каменщиков. Каждый раз после окончания рабочего дня необходимо закрывать кладку водонепроницаемым материалом, т.к. дожди, а ливневые в особенности, в вечернее и ночное время насыщают влагой 5—7 рядов кирпичной кладки. После этого через 7-10 дней на кладке всегда появляются обильные солевые образования. Старайтесь как можно быстрее подвести дом под крышу, а в качестве профилактики можно обработать фасад защитным составом.
Как правило, большая часть высолов смывается дождями через год-два. Помогают и составы на основе кислот: раствор уксусной кислоты, 5-процентный раствор соляной кислоты или раствор нашатырного спирта (пузырек на ведро воды). Специальные защитные средства (кислотосодержащие очистители и водоотталкивающие составы) в широком ассортименте имеются в строительных магазинах. Компании-производители утверждают, что применение таких составов позволит обеспечить 100-процентную очистку кирпичной кладки.
По мнению производителей, есть несколько отличительных характеристик качественного кирпича. Сердцевина этого материала должна быть более яркого и насыщенного цвета по сравнению с его краями. Выбирая кирпич, нужно оценить геометрию изделия: его углы, плоскость; следует обратить внимание на однородность цвета и наличие трещин, сколов, выбоин, особенно это касается облицовочного кирпича. Упаковка кирпича тоже влияет на то, в каком состоянии он дойдет до своего потребителя
В соответствии с ГОСТом, на лицевой поверхности кирпича и камней не должно быть отколов, в том числе известковых включений, пятен, выцветов и других дефектов, видимых на расстоянии десяти метров на открытой площадке при дневном освещении. Допускаемые отклонения от номинальных размеров и показателей внешнего вида лицевой поверхности кирпича и камней не должны превышать на одном изделии величин, мм: по длине +/– 4, по ширине +/–3, по толщине +3/–2. Непрямолинейность лицевых поверхностей и ребер, не более, мм: по ложку 3, по тычку 2.
Можно ли определить качество материала без специального оборудования? Говорят, есть «дедовский» способ: нужно опустить кирпич в ведро с водой на несколько часов. Доброкачественному материалу такое испытание не страшно: он не потеряет своих первоначальных свойств.
